도시바, 회전 속도 제어 기능 3상 브러시리스 팬 모터 드라이버 IC 신제품 출시

  • 도시바가 소형 팬용 회전 속도 제어 기능을 갖춘 3상 브러시리스 모터 드라이버 IC TC78B025FTG를 출시한다고 발표했다

도쿄--(Business Wire / 뉴스와이어) 2018년 03월 30일 -- 도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(Toshiba Electronic Devices & Storage Corporation, 이하 ‘도시바’)이 가전 제품 및 산업 장비에 사용하는 소형 팬 용 3상 브러시리스 모터 드라이버 IC(집적회로)인 ‘TC78B025FTG’를 출시한다고 29일 발표했다.

이 제품에는 회전 속도 제어(폐쇄 루프 제어) 기능이 있다. 양산은 4월에 시작한다.

서버와 기타 제품에 사용되는 냉각 팬은 소형이어야 하며 균일한 정확도를 갖고 고속으로 회전해야 한다. 균일성은 속도 피드백 방식을 사용해 공급 전력의 전압과 부하의 변화로 인한 회전 속도의 변동을 억제함으로써 가장 잘 유지된다. 지금까지는 마이크로컴퓨터를 사용해 그렇게 했으나 도시바의 새로운 솔루션은 비휘발성 메모리(NVM)를 탑재하여 외부 마이크로컴퓨터를 사용하지 않고도 회전 속도를 유연하게 제어한다. 또 이는 시스템의 환경을 쉽게 설정할 수 있게 한다.

또한 ‘TC78B025FTG’는 1홀(Hall) 드라이브 시스템과 전류 감지 저항 제거 시스템으로 구성돼 있기 때문에 외부 부품 수를 줄여 보드의 공간을 절약할 수 있게 한다. 온(ON) 저항이 업계에서 가장 낮아서[1](일반적으로0.2Ω)(상하 합계) 작동 시 IC자체에서 발생하는 열을 낮추기 때문에 대전류 드라이브까지도 지원할 수 있다.

주요 특징

· 회전 속도 제어(폐쇄 루프 제어) 기능 내장
회전 속도 제어 기능은 속도 피드백 방식을 사용해 공급 전력의 전압과 부하의 변화로 인한 회전 속도의 변동을 억제한다. IC의 비휘발성 메모리(NVM)는 초당 수백 회에서 수만 회의 회전에 이르는 광범위한 속도를 지원한다.

· 보드 공간 절약 및 크기 축소
소형 팬에 소형 패키지(4mm×4mm)를 채용함으로써 보드의 제한된 공간에 탑재할 수 있다. 1홀 드라이브와 전류 감지 무저항 시스템(ACDS [2])으로 구성돼 있기 때문에 외부 부품 수를 줄여 준다.

· 고효율 구동
도시바의 모터 드라이브 기술(InPAC[3])은 부하를 조정하지 않고도 광범위한 회전 속도에서 효율적으로 구동한다. 또한 출력 ON저항이0.2Ω(일반적)로 낮기 때문에 IC의 작동 시 자체에서 발생하는 열을 낮춰서 고효율 구동이 가능하게 한다.

응용 분야
서버 용 냉각 팬, 게임기, 기타

주요 사양

제품명: TC78B025FTG
전원 전압(동작 범위): 4.5V~16V
출력 전류 (동작 범위): 3.5A(최고치)
구동 모드: 사인파 구동, 150도 전류

기타 특징
출력 온(ON) 저항(상하 합계): 0.2 Ω(일반적)
대기 기능
PWM(펄스 폭 변조) 신호 입력 또는 아날로그 전압 입력을 통한 속도 제어 지원
홀 소자(Hall element) 및 홀IC지원
오류 검출 기능: 과열 정지; 과 전류 보호; 모터 정지 탐지

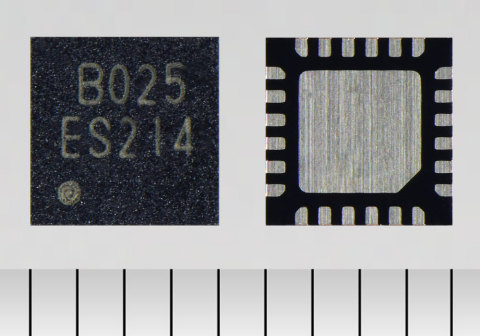

패키지: VQFN24 (4mm×4mm×0.9mm)


[1] 패키지 크기가4 mm×4 mm인12V팬 모터에 사용하는 IC의 경우(2018년3월29일 현재, 도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션 조사).
[2] 첨단 전류 탐지 시스템: 감지 저항기를 필요로 하지 않는 전류 제어 방법.
[3] 지능적 상 제어: 모터 전압과 모터 전류 사이의 상을 자동적으로 조정함으로써 광범위한 회전 속도에서 모터를 효율적으로 구동하게 하는 도시바의 새로운 제어 기술.

이 신제품에 대한 자세한 정보는 아래 사이트 참조.
https://toshiba.semicon-storage.com/info/lookup.jsp?pid=TC78B025FTG®ion=apc&lang=en

고객 문의
혼합 신호 IC 판매/마케팅 사업부
+81-44-548-2821
https://toshiba.semicon-storage.com/ap-en/contact.html
