내셔널세미컨덕터, 새로운 절연 DC-DC 컨버터 개발 도구 출시

- 내셔널과 실리콘랩스, 네트워킹 및 통신 분야용 레퍼런스 설계와 평가 보드 공급

뉴스 제공

2010-04-08 10:04

서울--(뉴스와이어)--아날로그 전력 관리 기술 분야를 선도하는 내셔널 세미컨덕터 코리아(대표: 최충원, NYSE:NSM)는 오늘, 전원 공급장치 설계자가 네트워킹, 통신 및 하이엔드 서버 분야에서 전력 밀도를 개선하는데 유용하게 사용할 수 있는 새로운 쿼터 브릭 절연 DC-DC 컨버터 평가 보드와 레퍼런스 설계를 출시한다고 발표했다.

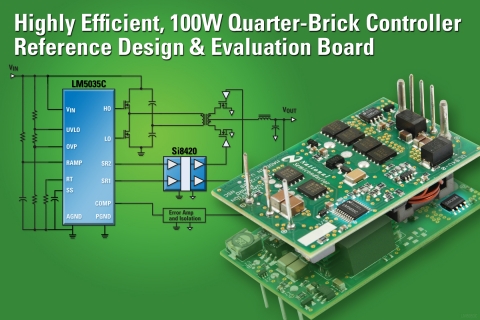

내셔널 세미컨덕터의 LM5035C 펄스 폭 변조(PWM) 컨트롤러와 실리콘랩스(Silicon Labs)의 Si8420 ISOpro™ 디지털 아이솔레이터를 갖춘 절연 DC-DC 컨버터 평가 보드는 전원 공급장치를 설계하는 엔지니어들에게 쿼터 브릭 폼 팩터의 고효율 100W 레퍼런스 설계를 제공한다. 엔지니어들은 평가 보드를 사용하여 제품 특성과 고객의 특정 요구 사항을 충족시키기 위한 설계 작업에 소모되는 시간을 단축할 수 있다.

내셔널 세미컨덕터의 인프라 전력 사업부 이사인 Jim MacDonald는 “내셔널의 LM5035C 하프 브리지 PWM 컨트롤러를 사용하면 바이어스 레귤레이터와 게이트 드라이버, 동기식 정류기 컨트롤과 같은 기능을 단 1개의 통합 IC만으로 구현할 수 있어, 소형 폼 팩터 DC-DC 컨버터에서 업계 최고의 전력 밀도와 성능을 구현할 수 있다”면서, “또한 실리콘랩스의 레퍼런스 설계는 업계를 선도하는 전력 제어 및 절연 기술을 결합하여 한층 더 개선된 전력 밀도를 제공한다”고 설명하였다.

레퍼런스 설계는 전력 모듈 또는 임베디드 전력 분야에서 구현 가능한 36V - 75V 입력 하프 브리지 컨버터를 보여준다. 이 설계는 통신 장비에서 일반적으로 요구하는 최고 100V의 과도 입력을 견디며, 히컵 모드(Hiccup Mode) 장애 방지 기능으로 배전 시스템을 보호한다.

실리콘랩스 임베디드 혼합신호 제품부의 부사장 겸 총괄 책임자인 Mark. Thompson은 “실리콘랩스의 ISOpro 디지털 절연 특허 제품은 표준 CMOS 프로세스 기술을 사용하여 저전력 성능과 업계 최고의 EMI 성능 및 세계 최고의 안정성과 같은 탁월한 성능 상의 장점을 제공한다”면서, “내셔널 세미컨덕터의 레퍼런스 설계는 업계 최고의 디지털 절연 기술을 입증하고, 고객들이 임베디드 애플리케이션용 전력 모듈을 신속히 개발할 수 있도록 지원한다”고 소개했다.

내셔널 세미컨덕터 LM5035C PWM 컨트롤러
내셔널의 LM5035C 하프 브리지 PWM 컨트롤러는 소형 폼 팩터 절연 DC-DC 컨버터 모듈에 탁월한 전력 밀도와 성능을 제공한다. 전력 밀도를 한층 개선하기 위해 LM5035C를 디지털 아이솔레이터와 사용하도록 최적화했다.

내셔널의 LM5035C PWM 컨트롤러에는 Si8420 디지털 아이솔레이터를 통해 보조측 동기식 정류기 MOSFET을 제어하는 SyncFET 출력과 2A 하프 브리지 게이트 드라이버가 통합되어 있다. 기본 동기식 정류기 온/오프 전환 사이의 데드 타임은 외부 저항 한 개로 조정할 수 있다. 내셔널 LM5035C PWM 컨트롤러에 대한 자세한 내용은 http://www.national.com/pf/LM/LM5035C.html에서 확인할 수 있다. LM5035C에 관한 비디오는 http://bit.ly/LM5035C에서 제공한다.

실리콘랩스Si8420 ISOpro 디지털 아이솔레이터
실리콘랩스의 ISOpro 디지털 아이솔레이터 제품군은 디지털 RF 기술을 이용하여 절연 장벽을 가로질러 데이터 통신을 수행한다. 펄스 변압기 대신 실리콘랩스 Si8420 디지털 아이솔레이터를 사용하면 듀티 사이클 제한, 셧다운 동안 출력의 비단조적 소멸 등과 같은 여러 가지 설계상의 문제를 제거할 수 있다. 또한, 디지털 아이솔레이터를 사용하면 펄스 변압기를 사용하지 않아도 되므로 효율이 상승하고 보드 공간이 절약된다.
실리콘랩스의 디지털 아이솔레이터에 대한 자세한 내용은 http://www.silabs.com/products/pr/isopro에서 확인할 수 있다.

상용 가능성 및 가격
쿼터 브릭 레퍼런스 설계는 현재 http://www.national.com/rd/RDhtml/RD-183.html에서 무료로 다운로드 할 수 있으며, 평가 보드는 $135에 제공된다.
평가보드는 현재 http://www.national.com/store/view_item/index.html?nsid=LM5035CEVAL에서 구매할 수 있다.

편집 담당자 참고 정보:
이러한 평가 보드에 대한 고해상도 사진은 내셔널 포토 갤러리 http://www.national.com/analog/pressroom/power 에서 제공하고 있다.
