누비콤, 텍트로닉스 새 오실로스코프 MSO/DPO5000시리즈 국내 시판
- 350 MHz에서 2 GHz까지의 주파수대역폭, 총 8개 모델로 구성
- 실사용자에게는 효율성, 구매 기업에게는 경제성에 중점을 두고 개발
MSO5000 시리즈 오실로스코프
신제품 MSO/DPO5000 시리즈는 8개의 모델로 구성되며, 기본가격 및 성능은 다음과 같다.
모델 주파수 대역폭 최대 메모리 채널 수 기본가격
------------------------------------------------
DPO5034 350 MHz 125 M 4 W17,500,000
MSO5034 350 MHz 125 M 20 W22,900,000
DPO5054 500 MHz 125 M 4 W22,600,000
MSO5054 500 MHz 125 M 20 W28,000,000
DPO5104 1 GHz 250 M 4 W28,900,000
MSO5104 1 GHz 250 M 20 W34,300,000
DPO5204 2 GHz 250 M 4 W36,700,000
MSO5204 2 GHz 250 M 20 W42,100,000
또한 오실로스코프와 함께 사용되는 프로브도 다음과 같이 각 오실로스코프의 모델에 맞춰 기본으로 제공된다.
모델설명 기본가격
-----------------------------------------

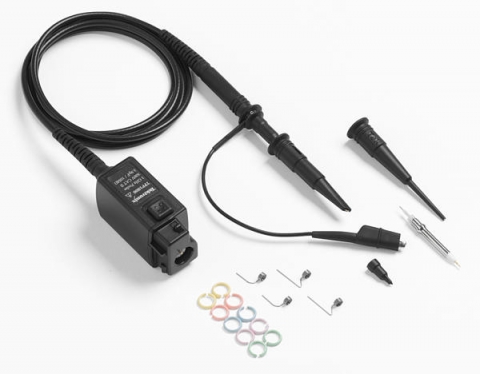

TPP0500 500 MHz 10x 패시브 전압프로브 W920,000
TPP1000 1 GHz, 10x 패시브 전압프로브 W1,400,000
P6616 16채널 로직프로브 W1,630,000
최근 가전 및 산업용 전자통신 제품들이 복잡한 임베디드 회로와 다양한 인터페이스를 탑재하기 시작하면서, 연구개발 관련 엔지니어들은 새로운 플랫폼의 오실로스코프를 원하게 되었다. 또한 주파수 대역폭의 경우는 350 MHz부터 2 GHz까지의 모델들이 가장 범용적으로 쓰이고 있다.
이번에 국내에 본격적으로 판매에 들어가는 텍트로닉스의 MSO/DPO5000시리즈 오실로스코프는 이와 같은 시장의 요구를 십분 충족 하겠다는 텍트로닉스의 의지를 잘 나타낸 제품이다. 즉, 엔지니어들이 더 빨리 제품을 설계하고 개발해야 하는 환경에서, 범용적인 오실로스코프에 고성능 패시브 프로브를 기본으로 제공하면서, 더 많은 기능과 고성능 오실스코프에서만 볼 수 있었던 고급 사양들을 탑재하여, 한대의 장비로 많은 연구를 할 수 있도록 설계했는데, 이는 다른 어떤 회사에서도 제공 못하는 텍트로닉스만의 특화된 전략이라 할 수 있다.
새로운 오실로스코프 플랫폼: 더 효과적인 성능 및 분석기능 그리고 혁신적인 가격
MSO/DPO5000 시리즈에 탑재된 기능으로는 포착하기 어려운 신호를 쉽게 검출하기 위해 초당 250,000개의 파형을 잡아내는 FastAcq기능, 고해상도로 장시간의 신호를 획득 및 기록하기 위한 FastFrame™ 세그먼트 메모리, 복잡한 설계를 할 때 심도 있는 분석을 위한 다양한 분석 툴, 그리고 쉽게 네트워킹을 가능하게 하고 직관적으로 작업을 하게 해주는 Windows7 기반의 인터페이스를 들 수 있다.
MSO/DPO5000 시리즈는 350 MHz의 주파수 대역폭 및 5 GS/s의 샘플링 속도부터 하이엔드 애플리케이션을 위한 2 GHz 및 10 GS/s까지 가능한 8가지 모델로 구성된다.
메모리 길이는 12.5M부터 250M까지 지원되어 더욱 정확한 분석 및 디버그를 할 수 있다. 각 모델에는 4개의 아날로그 채널이 있다. 또한 MSO 모델은 16개의 디지털 채널, 병렬 버스트리거 및 디코드 기능을 기본으로 제공한다. 뿐만 아니라, DPO 모델은 향후 고객이 MSO 모델이 필요할 경우 간단하게 업그레이드가 가능하도록 했다.
또한 350가지 이상의 트리거 조합을 사용하여 해당 이벤트를 쉽게 포착할 수 있게 했으며, 시리얼 및 패러럴 버스 콘텐츠에 광범위한 트리거를 사용하여 버스 작업을 빠르게 검증하고 엔지니어가 임베디드 시스템에서 시스템 수준 문제를 빠르게 추적할 수 있다.
업계 최고의 파형 탐색성능을 제공하는 Wave Inspector® 검색기능을 사용하면 최대 250M 포인트 전체를 자동으로 검색하여, 사용자가 지정한 이벤트를 찾고 발생한 모든 이벤트를 표시하여, 문제영역을 빠르게 탐색할 수 있다.
50가지 이상의 자동 측정 기능과 고급 파형수학, 히스토그램, 통계 및 기타 내장 분석 도구를 사용하여 신호를 정확히 분석하고, 문제의 근본 원인을 파악하고 또 자신이 설계한 제품이 잘 작동되는지를 쉽게 검증할 수 있다.
복잡한 임베디드 시스템에서 시스템 수준의 상호작용 문제를 해결하기 위해 MSO5000 시리즈의 16 디지털 채널은 오실로스코프에 완전히 통합되어 있어 엔지니어들이 모든 입력 채널을 트리거 하고, 모든 아날로그, 디지털 및 시리얼/패러럴 버스신호를 자동으로 시간 상관 관측을 쉽게 할 수 있도록 해준다.
이러한 유형의 오실로스코프로서는 업계 최고의 디지털 타이밍 해상도를 제공하는 MagniVu™ 초고해상도 획득모드를 통해 최대16.5 GS/s에서 최대10,000 포인트를 획득한다. MagniVu는 셋업&홀드, 클럭지연, 신호스큐 및 글리치 특성화에서 정확한 타이밍을 측정하는데 필수적인 기능이다.
MSO/DPO5000 시리즈의 옵션으로 I2C, SPI, RS-232, USB 2.0시리얼 버스의 자동 트리거 및 디코드를 사용할 수 있어 시리얼 프로토콜을 수동으로 디코드하지 않고도 문제해결에 집중할 수 있다. 특히 지터 및 아이 패턴 분석, 한계 및 마스크 테스트, 시리얼 적합성 테스트, 파워 분석/측정 및 DDR 메모리를 위한 분석이 옵션으로 지원되기 때문에 하나의 장비를 광범위한 분야에 사용할 수 있게 했다.
텍트로닉스에 대하여
1946년 설립된 텍트로닉스는 테스트, 측정 및 모니터링 솔루션을 통해 설계문제를 해결하고 생산성을 높이며 제품화 기간을 단축시키는데 공헌 해왔다. 텍트로닉스는 전자설계, 제조 및 첨단 기술 개발 분야를 중심으로 엔지니어에게 가장 적합한 테스트 장비를 공급하는 선도적 기업이다. 본사는 미국 오리건 주 비버튼시에 있다. www.tek.co.kr에서 더 많은 정보를 볼 수 있다.
누비콤 개요
누비콤은 전자계측기기 솔루션 종합 유통 전문회사이다. 전자 계측기 매매를 비롯하여 렌탈, 수리, 교정 및 측정 자동화 솔루션까지 원-스톱-토탈 솔루션이 가능하다. 내쇼날인스트루먼트(NI), 에버나, 마이크로프로스, 텍트로닉스, 키슬리, 코범 등 약 20개 세계적 유명 계측기 회사와 공식 대리점 계약을 맺고 있다. 취급 제품은 무선통신 측정기, 네트워크분석기, 스펙트럼분석기, 신호발생기 그리고 오실로스코프 등 수천 종이다. 홈페이지에서 더 많은 것을 볼 수 있다.
웹사이트: http://www.nubicom.co.kr
