키슬리, High Power 반도체 테스트에 최적화된 시스템 소스미터 계측기 출시

뉴스 제공

2011-04-11 10:30

가

가 가 가 가

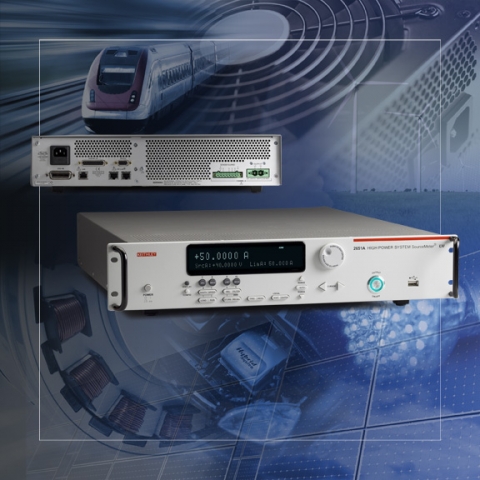

서울--(뉴스와이어)--첨단 전자 계측기 및 시스템을 선도하는 키슬리 인스트루먼츠(Keithley Instruments, Inc., 지사장 양석용)는 시리즈 2600A 시스템 소스미터(SourceMeter®) 제품군의 최신 제품인 모델 2651A High Power 시스템 소스미터 계측기를 선보였다. High Power 전자 부품의 특성분석을 위해 특별히 설계된 모델 2651A는 업계에서 가장 넓은 전류 범위를 자랑한다.

이러한 넓은 전류 범위는 고휘도 LED(HBLED), 전력 반도체, DC-DC 컨버터, 배터리를 비롯한 그 밖의 고전력 소재, 부품, 모듈, 서브어셈블리 등을 테스트하는 경우처럼 다양한 R&D, 신뢰성 및 양산 테스트 애플리케이션에서 매우 중요한 역할을 한다. 모델 2651A를 온라인을 통해 살펴보려면http://keithley.acrobat.com/p50501284/를 방문하면 된다.

시리즈 2600A 제품군의 다른 제품과 마찬가지로, 모델 2651A는 유연성이 뛰어난 4상 전압 및 전류 소스/부하와 정밀 전압 및 전류계가 결합된 형태로 제공된다. 또한 반도체 특성분석 계측기, 정밀 파워 서플라이, 전류 소스, DMM, 임의 파형 생성기, V 또는 I 펄스 발생기, 전자 부하 및 트리거 컨트롤러 같은 여러 계측기의 기능이 단일 풀랙(Full-rack) 인클로저에 통합되어 있으며, 키슬리의 TSP-링크(TSP-Link®) 기술을 통해 동기화된 다채널 시스템으로 완벽하게 확장할 수 있다.

대개 전력, 측정 속도 및/또는 분해능이 제한적인 경쟁사 솔루션과 달리 모델 2651A는 최대 2,000W의 펄스 전력(±40V, ±50A) 또는 200W의 DC 전력(±10V@±20A, ±20V@±10A, ±40V@±5A)을 소싱하거나 싱킹할 수 있다. 또한 판독 횟수당 최대 1마이크로초의 속도로 1pA 및 100uV에 불과한 신호까지 정확하게 측정할 수 있다.

두 가지 측정 모드: 디지타이징 또는 적분식

모델 2651A는 디지타이징 측정 모드나 적분식 측정 모드 중 하나를 선택하여 과도 및 안정 상태 특성 모두를 정밀하게 분석 할 수 있다. 독립된 두 개의 아날로그-디지털(A/D) 컨버터는 각각의 모드(전류 및 전압용)가 테스트 처리량에 영향을 주지 않으면서 정확한 소스 리드백(Readback)을 위해 동시에 실행되도록 지정하는 역할을 한다.

디지타이징 측정 모드의 18비트 A/D 컨버터는 1 µsec 속도의 연속 샘플링을 이용해 초당 최대 1백만 개의 판독 결과를 캡처할 수 있기 때문에 이 모드는 높은 정밀도의 파형 캡처 및 과도 특성 측정에 가장 적합하다. 이에 반해 경쟁사 솔루션은 측정 결과를 얻기 위해 여러 판독 결과의 평균을 구해야 하며, 과도 동작을 측정할 수 없는 경우가 많다.

22비트 A/D 컨버터를 기반으로 하는 적분식 측정 모드는 최상의 측정 정확도 및 분해능이 요구되는 애플리케이션에 맞게 계측기의 작동을 최적화한다. 이를 통해 차세대 디바이스에서 일반적으로 발생하는 매우 낮은 전류와 전압을 정밀하게 측정할 수 있다. 모든 시리즈 2600A 계측기는 통합 측정 모드로 작동이 가능하다.

넓은 동적 범위로 더 광범위한 애플리케이션 처리

TSP-링크를 통해 모델 2651A 계측기 두 대를 병렬로 연결하면 시스템의 전류 범위가 50A에서 100A로 확장되는데, 이는 가장 근접한 경쟁사 솔루션보다 2.5~5배 높은 수준이다. 두 대의 장치를 직렬로 연결하면 전압 범위가 40V에서 80V로 확장된다. 모든 시리즈 2600A 계측기에 내장된 테스트 스크립트 프로세서(TSP®: Test Script Processor)는 사용자가 여러 대의 장비를 단일 장비처럼 동작할 수 있도록 하여 모든 장비가 완벽한 조합을 이룸으로써 테스트를 단순화 한다.

모델 2651A는 연결된 모든 채널의 동작을 500나노초 이내로 동기화할 수 있다. 모델 2651A는 이러한 기능을 통해 업계에서 가장 넓은 동적 범위를 제공하므로 다음과 같은 다양한 고전류 및 고전력 테스트 애플리케이션에 적합하다.

전력용 반도체, HBLED, 광 디바이스 특성분석 및 테스트
갈륨 나이트라이드(GaN), 실리콘 탄화물(SiC), 기타 혼합물 소재 및 디바이스 특성분석
반도체 접점 온도 특성분석
신뢰성 테스트
고속, 고정밀 디지털화
일렉트로마이그레이션(Electromigration)연구

테스트 도중 디바이스의 자체 발열을 방지하는 고속 펄싱

High Power 반도체 및 소재의 일반적인 문제인 테스트 도중 디바이스의 자체 발열을 최소화하기 위해 모델 2651A는 고속 펄싱 기능을 바탕으로 사용자가 높은 정확도로 펄스를 소싱 및 측정할 수 있도록 한다. 또한 100마이크로초에서 DC 사이의 펄스 폭과 1~100%의 듀티 사이클을 프로그래밍할 수 있다. 경쟁사의 솔루션은 장비의 듀티 사이클 프로그래밍을 위한 제한 된 유연성으로 인해 제약을 받게 된다.

강력한 테스트 스크립트 개발 툴

키슬리의 LXI 기반 I-V 테스트 소프트웨어 유틸리티인 TSP 익스프레스(TSP Express)가 계측기에 내장되어 있으므로 소프트웨어를 설치하거나 프로그래밍할 필요가 없다. TSP 익스프레스는 기본 테스트에서 고급 테스트에 이르기까지 ‘연결’, ‘구성’ 및 ‘수집’의 세 단계를 통해 디바이스 데이터를 전달한다. 또한 계측기 연결을 단순화하여 펄싱 레벨을 높일 수 있도록 한다. 결과는 그래픽 또는 표 형식으로 확인할 수 있으며, 스프레드시트 애플리케이션에서 사용하도록 .csv 파일로 내보낼 수 도 있다.

아울러 테스트 시퀀스 생성을 위한 두 개의 다른 강력한 소프트웨어 툴도 제공된다. 테스트 스크립트 빌더(Test Script Builder) 애플리케이션은 TSP 스크립트의 작성, 수정, 디버깅, 실행 및 관리를 지원한다. IVI 기반의 LabVIEW® 드라이버는 모델 2651A를 LabVIEW 테스트 시퀀스로 통합하는 과정을 단순화한다.

상세 정보

모델 2651A 제품 관련 상세 정보 http://www.keithley.com/products/dcac/currentvoltage/highcurrent/?mn=2651A
