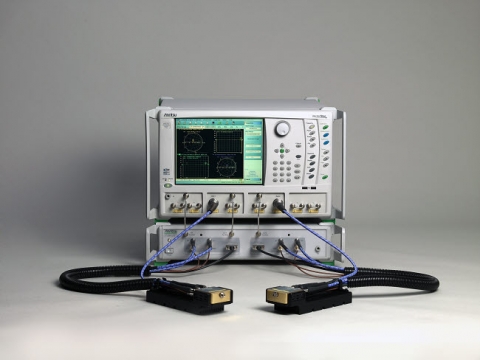

안리쓰, ME7838A 출시…광대역 VNA 시장 재편
- 혁신적인 70kHz~110GHz VNA 시스템
- 중량의 대형 mmWave 모듈 및 콕스 콤바이너가 필요 없는 플랫폼으로 업계 선도 성능 제공
또한 ME7838A는 서버, 라우터, 기타 네트워킹 컴퓨팅 및 스토리지 제품에 사용되는 28Gbps SerDes(serializer/deserializer) 트랜시버와 같은 신규 고속 설계의 신호 무결성 측정 수행에 적합하다. 3743A mmWave를 장착한 ME7838A는 적절한 분석을 위해 요구되는 주파수보다 높은 주파수에서 28Gbps SerDes 트랜시버를 정확하게 측정할 수 있다.
RF 성능이 검증된 ME7838A의 많은 장점 가운데 하나는 -55dBm만큼 낮은 전력 수준으로 최상의 전력 정확성과 안정성을 제공하는 실시간 전력 레벨 제어이다. ME7838A에 채택된 이 방식은 전기적으로 제어되는 기계적 감쇠기 및 전력 선형성 보정 테이블의 사용을 통해 밀리미터 대역에서 전력 수준을 조정하는 기존의 방법보다 단 시간에 더 높은 정확도를 제공한다. VectorStar 광대역 시스템은 압축 측정(compression measurement)을 위한 정확하고 빠른 실시간 전력 스윕을 제공한다. ME7838A는 업계에서 가장 높은 정확도로 고주파수 액티브 디바이스의 이득 압축 측정을 수행한다.
mmWave 모듈은 ME7838A 설계와 함께 웨이퍼 프로에 직접 또는 근접하여 실장 될 수 있다. 이러한 장점과 더불어 54GHz에서 ME7838A의 전환은 업계 동급 제품 중 광대역 VNA에 가장 넓은 동적 범위(110GHz에서 – 107dB, 125GHz에서 92dB)를 제공한다.
ME7838A는 혁신적인 설계 특징과 함께 기존 설계에서 사용되던 MUX 콤바이너(MUX combiner)를 제거를 통해 전 주파수 범위에서 뛰어난 raw 지향성(raw directivity)을 제공하는 업계 최초의 광대역 VNA이다. 동급 최고의 raw 성능을 통해 ME7838A는 엔지니어와 설계자에게 검증된 보정 및 0.1dB 규모의 지속적인 측정 안정성과 70kHz~110GHz 주파수 범위의 전 주파수에서 0.5 위상을 24시간 이상 제공한다. 10kHz IF 대역폭에서 201포인트를 위한 측정 속도는 55ms이며, 이는 비교 가능한 광대역 VNA 시스템보다 10배 빠른 것이다.
뿐만 아니라 ME7838A 설계는 사용자에게 설정에 대한 이점을 제공한다. 이 시스템은 경량의 소형 RF 및 mmWave 모듈을 사용하여 추가 비용이 발생하는 대형 벌크 포지셔너의 필요성을 줄였다. 또한 이 모듈은 더욱 비용 효율적이며 웨이퍼 측정을 위한 기타 프로브 및 디바이스를 위해 사용 될 수 있는 벤치 공간의 제약을 받지 않는다.
통신 설계를 위한 고주파 디바이스 성형화와 더불어 ME7838A의 전체 성능은 다양한 애플리케이션에 적합하다. ME7838A는 전파 천문학(radio astronomy)뿐만 아니라 분광학(spectroscopy) 기반의 국토 안보 시스템에 사용되는 디바이스 분석을 위한 뛰어난 툴이다. 또한 ME7838A는 커넥터 및 테스트 기기 설계자와 같은 광대역 커버리지가 필요한 수동 디바이스 설계자를 위한 매우 정확한 툴이다.
안리쓰코퍼레이션 개요
안리쓰는 혁신적인 통신 테스트 및 측정 솔루션을 제공한다. 안리쓰는 고객을 진정한 파트너로 참여시켜 R&D, 제조, 설치 및 유지 보수 애플리케이션을 위한 무선, 광, 마이크로파/RF 및 디지털 솔루션과 네트워크 모니터링 및 최적화를 위한 다양한 차원의 솔루션을 개발할 수 있도록 지원한다. 안리쓰는 또한 통신 제품 및 시스템을 위한 정밀 마이크로파/RF 컴포넌트, 광학 디바이스 및 고속 전기 디바이스를 제공한다. 상업, 민간, 군사/항공 우주, 정부 및 기타 시장에 사용되는 신흥 및 legacy 유무선 기술을 위한 고급 솔루션을 개발한다.
