온세미컨덕터, 고도로 최적화된 LED 조명 칩셋 발표
- 다양한 LED 애플리케이션용 솔루션을 최적화하는 2종의 새로운 소자
NCL30051은 스텝다운 DC - DC 컨버터 / LED 드라이버 (예: NCL30160)에 일정한 전압을 전달할 수 있는 전용 LED 파워 서플라이 집적 회로이다. CrM(critical conduction mode), PFC 컨트롤러 및 내장 600 볼트 드라이버를 가진 하프 브릿지 공진 컨트롤러를 집적한 이 소자는 고효율, 소형 폼팩터 설계 구현을 위한 오프라인 파워 서플라이 애플리케이션에 최적화되어 있다.
NCL30051의 하프 브릿지 스테이지는 고정 주파수에서 동작한다. 레귤레이션은 PFC 스테이지 출력 전압 조정을 통해 달성된다. 이 소자는 개방형 피드백 루프 보호와 아울러 PFC 과전압 및 부족전압 탐지 매카니즘뿐 아니라 75kHz까지 조정 가능한 주파수 발진기를 집적했다.
고전력 LED를 위한 스위칭 레귤레이터인 NCL30160는 NCL30051로 구동되는 파워 서플라이가 전달하는 정전압을 받아들여 전압을 단계적으로 낮추어 LED 스트링 전체에 정전류를 제공한다.
이 제품들은 또한 낮은 55 밀리오움(mΩ)의 내장 MOSFET과 100% 듀티 사이클에서 작동하는 기능을 통해 최대 98%의 효율을 낸다. 이 정전류 소자는 산업 및 자동차 애플리케이션에 적합한 6.3 V에서 40V의 입력 전압 범위로 동작한다. 최대 1.4MHz의 높은 스위칭 주파수는 보드 사이즈와 비용을 최소화하도록 함으로써 외장 부품의 사용 숫자를 줄여준다.
NCL30160의 히스테레시스 제어는 부하 과도현상 중에 빠른 응답을 제공하며 소신호 제어 루프 보상 부품의 필요를 감소시킨다. 보호 기능에는 저항기 프로그램된 LED 전류, 단락 LED 보호, 저전압 록아웃, 써멀 셧다운이 포함된다.
온세미컨덕터의 컴퓨팅 및 컨슈머 제품의 수석 부사장이자 제너럴 매니저인 빌 슈롬(Bill Schromm)은 “NCL30051와 NCL30160 IC는 전력 회로 설계를 간소화하기 위해 최소한의 외장 부품만을 필요로 하며 직렬로 동작한다” 며 “이 아키텍처는 실외 조명 (가로등, 주차장 조명) 및 자동차 조명 등 일반 조명 애플리케이션에 적용되는 컴팩트하고 저렴한 LED 조명 전원 공급 장치에 적합하다” 고 언급했다.

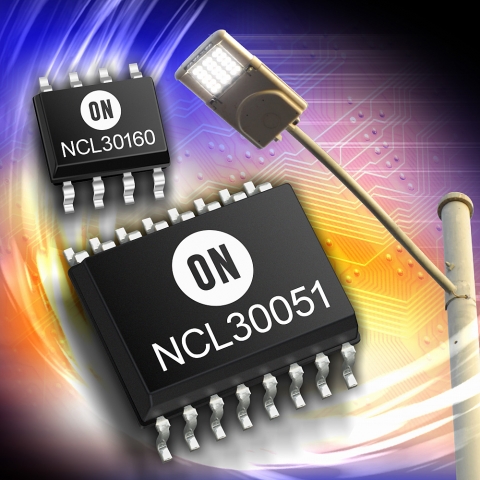

NCL30051와 NCL30160 모두 -40 ⁰C에서 +125 ⁰C의 동작 정션 온도 범위를 가지며, NCL30160은 SOIC−8 패키지로 제공되고 NCL30051은 SOIC−16 패키지로 제공된다.
