텍트로닉스, TDR 수동 프로브 신제품 발표
텍트로닉스는 전 세계 통신, 컴퓨터, 반도체 업계에 계측 솔루션을 제공하는 테스트, 계측, 모니터링 전문 기업이다. 55년이라는 경험을 바탕으로 텍트로닉스는 고객에게 차세대 글로벌 통신 네트워크와 최상의 기술을 설계, 구축, 활용, 관리 솔루션을 제공하고 있다. 美 오레곤 주에 본사를 둔 텍트로닉스는 현재 전 세계 19개국에 지사를 보유하고 있으며, 한국텍트로닉스 인터넷 홈페이지 주소는 www.tek.co.kr 이다.

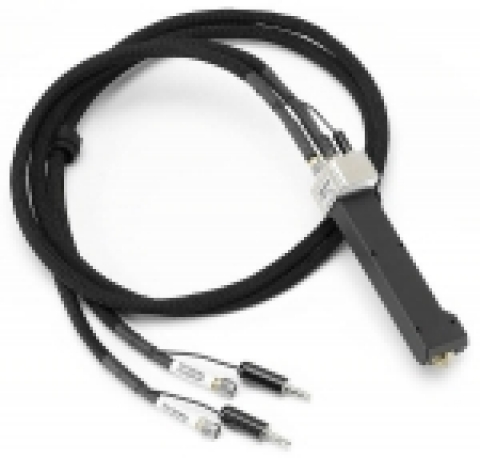

PCB 마다 두께, 수분 함량, 배치 및 워핑(warping) 등이 다르기 때문에 PCB의 품질도 다양하다. 사용자가 보드 모서리 부문에서 테스트를 한다면 이 차이를 파악하기는 어렵다. SATA와 PCI-Express 스탠다드를 각 보드에 모두 적용하는 마더보드 제작 컴퓨터 업체에서는 P80318모델 프로브를 효율적으로 이용할 수 있다. 층이 많은 보드는 복잡하고 스트립 라인과 마이크로 스트립 차동 전송 라인을 모두 가지고 있다. 이 두 가지 전송 라인에서 각각의 임피던스를 측정하기 위해서는 다른 디자인의 프로브가 필요했다. 이 프로브를 이용하면 이 두 가지 전송 라인을 모두 측정할 수 있으며, 각 페어 간의 공간이 다르더라도 측정이 가능하다. 프로브를 쉽게 조절할 수 있고, 차동 측정을 할 때 그라운드 회로를 필요로 하지 않기 때문에 회로 내 추적을 쉽게 측정할 수 있다. 이 프로브(모델명 P80318)은 차동 회선의 길이가 맞으면 작은 공간에서도 차동 임피던스를 측정할 수 있다. 이를 통해 부품을 배치하기 전에 미리 보드의 품질을 결정할 수 있고, 스펙에 맞지 않는 차동 임피던스가 보드에 적용되는 것을 막아 제조비용을 크게 절감할 수 있다.
텍트로닉스의 전자 광학 제품군의 마케팅 담당 매니저인 짐 로스(Jim Roth)는 “정확하지 않은 차동 임피던스 및 추적 길이나 임피던스의 불연속성이 비트 에러를 발생시키고 기능상 문제를 일으키는 원인이 된다. 이번에 텍트로닉스가 발표한 사용하기 편하고 측정이 빠른 TDR 수동 프로브를 이용하면 회로 내의 PCB 추적에 있어 차동 신호를 측정하는 데 있어 빠르고 정확하게 차동 임피던스를 측정할 수 있게 되고 문제가 있는 설계의 디버깅을 신속하게 할 수 있다. 텍트로닉스 수동 프로브 (모델명: P80318/P80318X) 는 제조나 설계 디버깅을 위한 회로 내의 차동 회선 측정 기능을 가지고 있다.”고 말했다.
텍트로닉스의 이 모델은 TDS8200, CSA8200 혹은 이전 세대 메인 프레임 및 80E04 일렉트리컬 샘플링 모듈 (Electrical Sampling Module)을 사용할 수 있도록 설계되어 있다. 2 -80A02 스테틱(Static) 보호 모듈과 같이 사용하면 EOS/ESD 가 보호된다.
<제품 사양>
· 케이블 길이 - 1 미터
· 감쇄비 - 1:1
· 프로브와 케이블 대역폭 - 18 GHz
· 프로브 피치 - 0.5 mm - 4.2 mm 사이 지속적 조절 가능(신호에서 신호로)
· 케이블 대역폭 - 20 GHz
· 커넥터 타입 - SMA
· 최대전압
- 80A02 및 80E04에서 +/- 3.0 V
- 차동 타임 도메인 리플렉토미터(Differential Time Domain Reflectometer)에서 DC 볼트 불가
· 프로브 상승 시간 - 600 ps
· TDR 프로브 당 컨트롤 활성화 포스(Control Activation Force) - 150- 200g
프로브 P80318모델과 P80318X모델은 기능면에서는 동일하다. 단, P80318 제조용 킷에는 여분의 프로브 몸체가 제공된다. 볼륨이 큰 애플리케이션에서 오래 사용하게 되면 프로브의 팁이 닳아서 교체 서비스를 받아야 하는데, 여분의 프로브 몸체를 이용해 서비스를 받는 동안에도 계속 프로브를 사용할 수 있다.
<용어설명>
· TDR : Time Domain Reflectometer
TDR은 측정기기에서 고장 지점까지 시그널을 쏘아서 시그널이 고장점에서 반사하여 돌아오는데 까지의 시간을 측정하는 방식의 측정 계기를 말한다.
원리는 시그널은 전도체 내에서 빛의 속도로 진행한다. 시그널이 진행을 하다가 단락 단선 지점에 도착하게 되면 임피던스 매우 크므로 이때 시그널의 일부 또는 전체가 반사가 일어나게 된다. 이때 시그널이 다시 측정기 쪽으로 돌아온다. 이때 고장점까지의 거리를 측정해 보면 아래 식과 같다. 고장점까지의 거리 = 시그널의 전체 진행 거리 / 2. 물론 전도체 자체의 임피던스가 Zero인 경우에 위의 식이 적용되지만 케이블은 종류에 따라 임피던스가 다르므로 실 계산식에는 임피던스에 따른 손실을 추가로 계산하는 방식을 쓰고 있다.
· 임피던스 [ impedance ]
교류 회로에 가해진 교류 전압 V와 그 회로에 흐르는 교류 전류 I와의 비. 단위로는 옴(Ω)을 사용한다
· 메시지 무결성 [ -無缺性 message integrity ]
전송 도중에 메시지의 내용이 부당하게(불법적으로) 변경되었는지를 확인해 주는 기능을 말한다. 즉,송신자가 송신한 메시지가 정확하고 완전하게 수신되었는지를 확인해 주는 기능이다.
